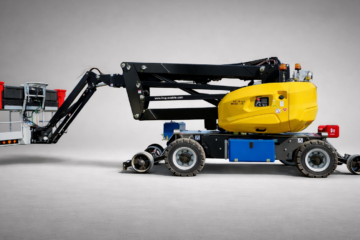

FMG Zweiwege-Gelenkarbeitsbühne Manitou 160 ATJ+ (ST3)
mit FMG-Schienenführungseinrichtung
für Oberleitungsmontagearbeiten

Realisierung als ZW-Fahrzeugtyp – Kategorie 9C

(Brems- und Zugkraft durch Straßenräder, Last zwischen Straßen- und Schienenrädern aufgeteilt)

Technische Daten:

  • Max. Arbeitshöhe – 16,2 m
  • Max. Bodenhöhe der Plattform – 14,2 m
  • Max. Reichweite – 8,4 m
  • seitlicher Höhenspielraum – 7,40 m
  • Rotation Korbarm  – +70°/ 70°
  • Korbdrehung  – +90°/-90°
  • Schwenkbereich – Endlos
  • Korblast – 400 kg
  • Maximal zugelassene Windgeschwindigkeit – 12,5 m/s
  • Korbgröße innen – 2,27 x 0,83m
  • Hebezeit – 40s
  • 4 Zylinder, 34,7 kWMax. – 46 PS
  • Arbeitsgeschwindigkeit auf der Schiene – 1,0 km/h
  • Maximale Fahrgeschwindigkeit auf der Schiene – 19 km/h
  • Bodenfreiheit – 40,0cm
  • Versetztfahrt – über 360°, max. 7,60 m
  • Kapazität des Hydrauliktanks – 54L
  • Kapazität des Dieseltanks – 52L
  • Gesamtgewicht – 10.670kg
  • Breite (Gesamtbreite mit Korb) – 2,3 m
  • Länge  – 7,65 m
  • Länge (Reise/Transport) – 6,20 m
  • Höhe – 2,36 m
  • Höhe (Reise/Transport) – 2,75 m
  • Innerer Wendekreis – 1,28 m
  • Äußerer Wendekreis – 4,09m
  • Max. Steigung – 45 %
  • Max. Überhöhung – 200 mm
  • Personenanzahl im Korb – 3
  • Radstand – 2,30 m
  • Maschinenkategorie – 9C
  • äußerer Wendekreis mit Arbeitskorb – 6,39 m

Standardausrüstung

  • großer Arbeitskorb (3 Personen)
  • Allradantrieb
  • proportionale Steuerung
  • 4 simultane Bewegungen
  • Vollgummi Räder
  • Differenzialsperre
  • selbstsperrende Pendelachse Vorderachse
  • Stundenzähler
  • Kraftstoffstand-Anzeige inkl. Warnung
  • Hupe
  • USB-Ladesteckdose im Korb
  • hörbare und visuell sichtbare Kipp- und Überladungswarnungen
  • Steigungsüberbrückung
  • Hebeösen
  • elektrische Notpumpe
  • Totmann-Fußschalter
  • Werkzeugschale
  • 3 Stück Werkzeugkisten
  • Schutzabdeckung (absperrbar)
  • Pendelachse für den Straßenverkehr
  • Pendelachse für den Schienenverkehr
  • kontinuierliche Rotation
  • indirekte LED-Beleuchtung im Arbeitskorb
  • 2 Höhenverstellbare LED-Arbeitsscheinwerfer
  • 4 LED-Scheinwerfer am Oberwagen (Umfeldbeleuchtung)
  • Innenbeleuchtung (unter den Abdeckungen)
  • Bring my Home Taste
  • Druckluftkompressor (8 bar)
  • Druckluftanschluss im Korb
  • Kamera am Gegengewicht
  • Windsensor
  • CAN u. LAN-Bus Technologie
  • Diesel Partikelfilter
  • Kamera Automatik
  • Fernsteuerung für Eingleisen und Verladetätigkeiten
  • proportionale Korbgewichts Anzeige
  • individuell einstellbare Hubhöhenbegrenzung
  • individuell einstellbare Schwenkwinkelbegrenzung
  • Handpumpe für Schienenführung Not Hydraulik
  • intelligentes Spitzensignal
  • Generator 5 kW
  • Sicherheitsventil
  • Hochleistungsbatterie
  • endlos Schwenkwerk
  • Hydrauliköl Temperatur Anzeige
  • Brandmeldeanlage
  • Anzeige der Aktuellen Arbeitshöhe
  • Lichtautomatik
  • automatische Schmierintervall Anzeige
  • Anhängerkupplung, hinten und vorne
  • integriertes Batterie Ladegerät für Remise 230V
  • 2 Stück 230V Steckdosen im Korb
  • 2 Stück Fluchthauben im Korb
  • einfache Bedienung
  • Einstieg von 3 Seiten (Korb)
  • ECO Modus
  • Allradlenkung
  • Krappenlenkung
  • elektronischer Hauptschalter
  • Kardanwellenschutz
  • Antrieb über Straßenräder
  • Fremdstartsteckdose (NATO Steckdose)
  • schwenkbare Werkzeugkisten für Servicearbeiten
  • 2x 50mm² Erdung
